使用说明:
是一个cad图纸合并程序,其作用是用来帮您将多张图纸合并为一张!如果你平常在工作中需要用到的话,可以下载一个备用。很多制图的小伙伴都会烦恼一套分成好几个的图,查阅起来也很不方便,那么这个时候该软件可以解决您的烦恼,这款软件为绿色软件,不需要安装,直接运行即可!
图纸合并软件可以批量合并多个dwg文件为单个dwg文件,并可以设置合并后的排列方式。
适用于AutoCAD2000~2023版本,同时支持国产中望CAD软件及浩辰CAD软件,可以将您选择的图纸合并成一个,方便打印及查看。
本软件仅支持dwg格式文件,不支持dxf格式文件,后续更新,现有方法是将dxf转dwg文件就可以支持合并.
AcmeCAD2022(批量转换工具)链接:https://pan.baidu.com/s/1AMJ9PP57mM47uA0xtzv1fg?pwd=2024
提取码:2024

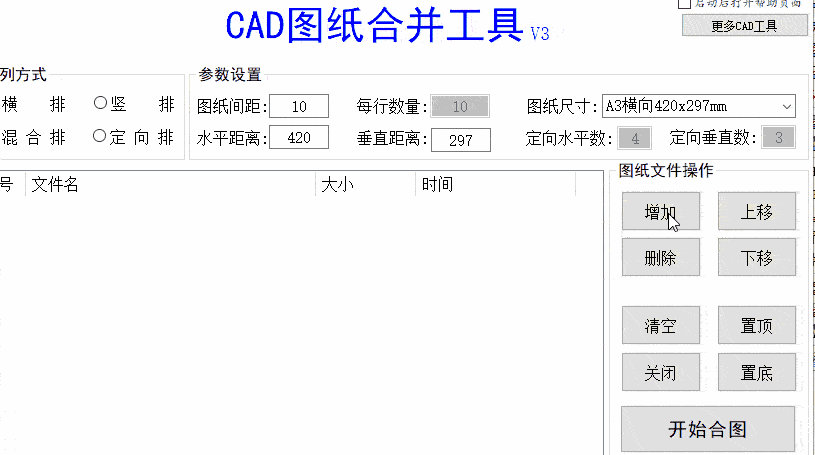

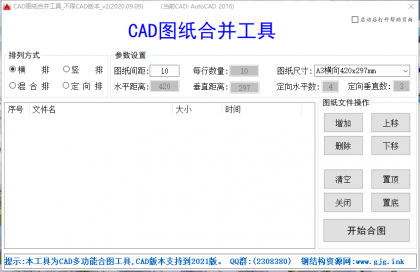

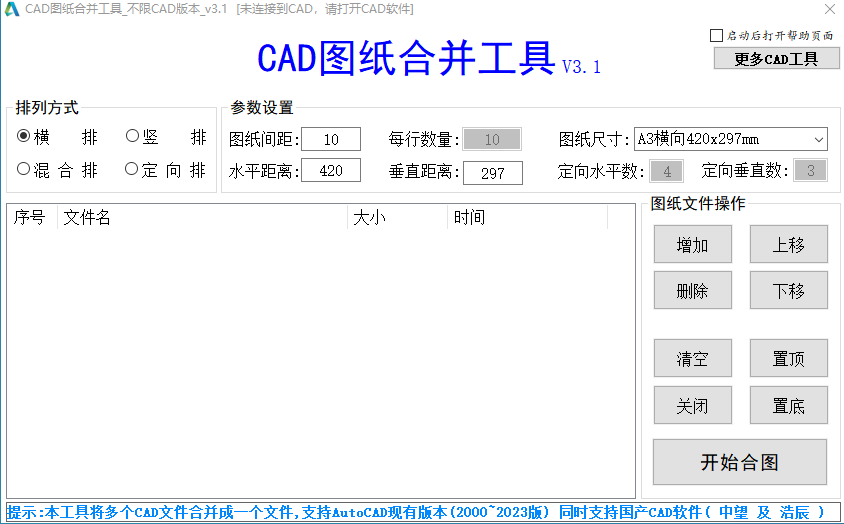

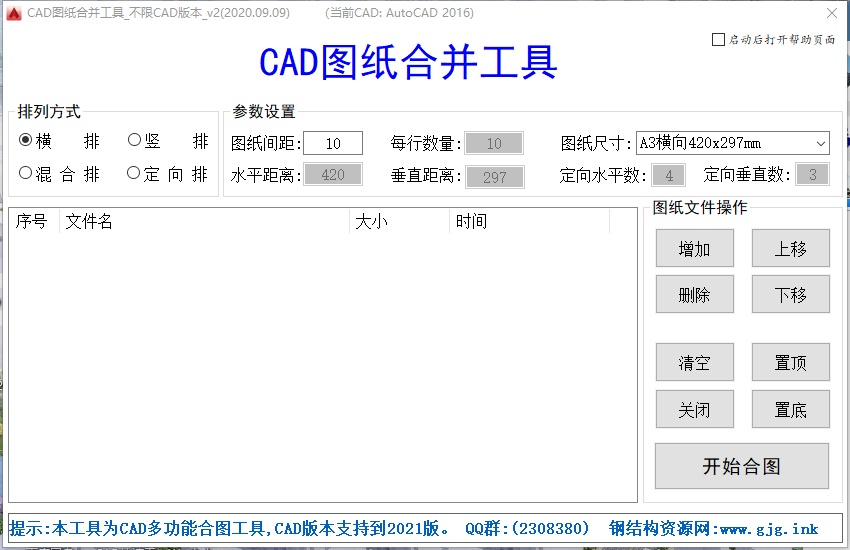

1、打开CAD空文件(关闭其他CAD文件),<以管理员方式>打开本工具:
2、横排,可以将增加中的图纸横向排列。
3、竖排,可以将增加中的图纸竖向排列。
4、混合排,可以将增加中的图纸,指定横向张数及竖向张数。
5、定向排,可以将增加中的图纸,定向排图指定每张的数量(此功能可用于Tekla零件合图)。
建议:在使用前将Tekla中的零件图框大小改为:115*105(其中10mm为外边框未显示.)
1),可调整定向水平数量及垂直数量。

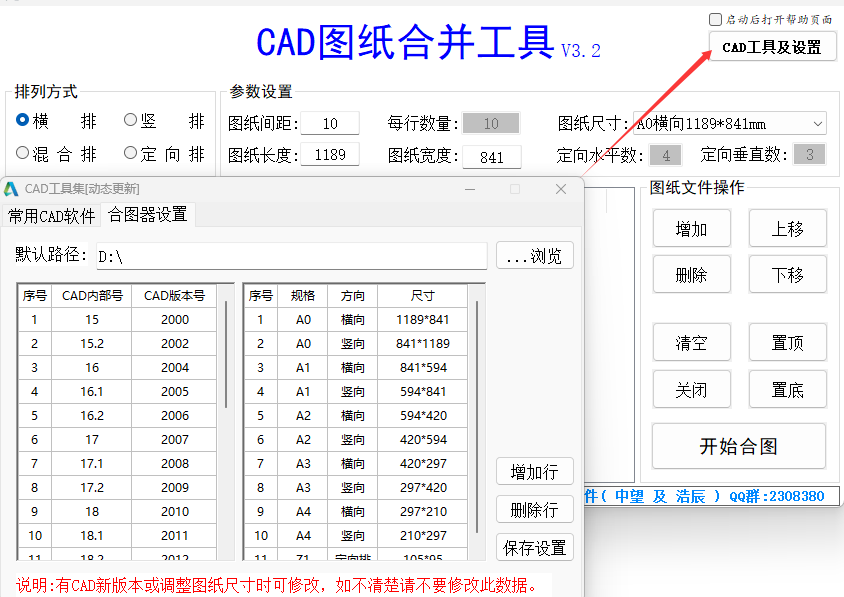

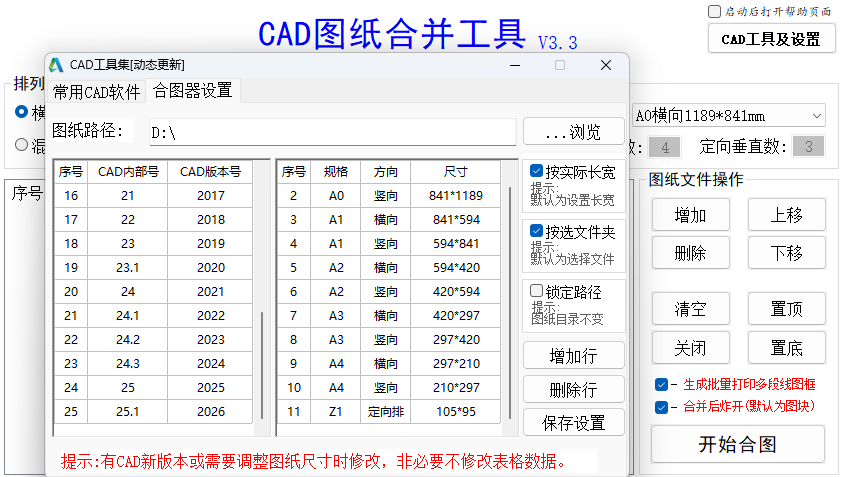

2),可调整合图后的零件图框。
7、如果不想打开工具显示本帮助,可取消右上角的启动打开帮助.
下载地址:
有3D3S2024/盈建科6.0/PKPM2024/探索者2024(免狗)
可以联系微信:itekla
水平距离和垂直距离最好自动检测,不重叠
