Tekla 提示 #1：更改背景颜色

图纸背景颜色

Tekla Structures 中的默认背景颜色为白色。您可以通过更改选项将其更改为黑色：

XS_BLACK_DRAWING_BACKGROUND = 真

关闭图纸编辑器并打开绘图以查看更改。

模型视图背景颜色：

要更改模型视图背景颜色设置选项：

XS_BACKGROUND_COLOR1 = 1.0 1.0 1.0 左上角颜色

XS_BACKGROUND_COLOR2 = 1.0 1.0 1.0 右上角颜色

XS_BACKGROUND_COLOR3 = 1.0 1.0 1.0 左下角颜色

XS_BACKGROUND_COLOR4 = 1.0 1.0 1.0 右下角颜色

1.0 1.0 1.0 代表红、绿、蓝三色系数。

0.0 0.0 0.0 -> 0% 红色 0% 绿色 0% 蓝色 = 黑色

1.0 0.0 0.0 -> 100% 红色 0% 绿色 0% 蓝色 = 红色

0.0 1.0 0.0 -> 0% 红色 100% 绿色 0% 蓝色 = 绿色

0.0 0.0 1.0 -> 0% 红色 0% 绿色 100% 蓝色 = 蓝色

0.5 0.5 0.5 -> 50% 红色 50% 绿色 50% 蓝色 = 灰色

1.0 1.0 1.0 -> 100% 红色 100% 绿色 100% 蓝色 = 白色

没有多少人知道移动/复制对话框窗口可以填充公式。现在，您可以关闭Windows计算器并开始在该对话框中进行计算。有时，计算速度比平时快。

你可以加法、乘法、除法和使用许多数学函数，但最有用的公式可能是 vwu（） – 单位值。使用该公式，您可以输入与环境不同的单位的值。







Tekla 提示 #3：扩展尺寸线

一些人希望在图纸上有扩展的尺寸线。您可以在 Tekla Structures 中执行此操作，但此选项处于隐藏状态。您必须在创建任何图形之前进行设置。阅读如何扩展尺寸线的技巧。

如何在图纸上延长尺寸线？

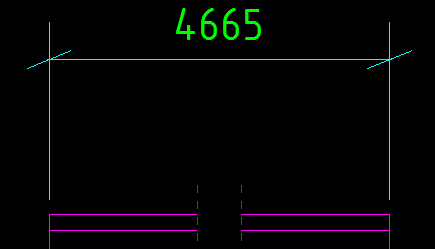

在我的环境中，尺寸线以最后一个尺寸点结束，如下图所示：

但我一直想要扩展的维度线：

扩展选项在尺寸对话框中不可用，但可以在主程序选项中找到：

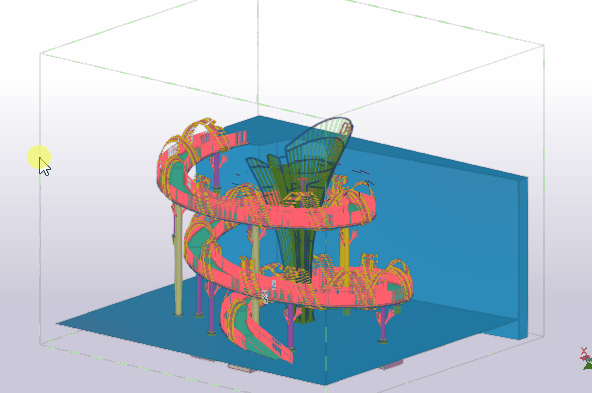

Tekla 提示 #4：在模型视图中隐藏工作区

可以在模型视图中隐藏工作区符号。有两种方法可以做到这一点：临时的和永久的

临时隐藏工作区：

您可以使用组合键 ctrl+shift+“重画视图” 来完成

永久隐藏工作区：

您可以使用以下选项来完成： XS_HIDE_WORKAREA = TRUE

Tekla 提示 #5：图纸窗口旧版

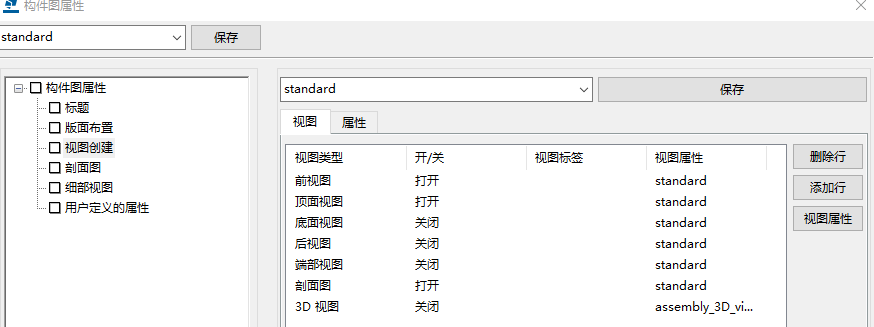

从 Tekla Structures 版本 21.0 开始，新增了用于装配图的图纸创建窗口，该窗口非常缓慢且复杂。不是每个人都知道有一种简单的方法可以打开旧的绘图窗口。

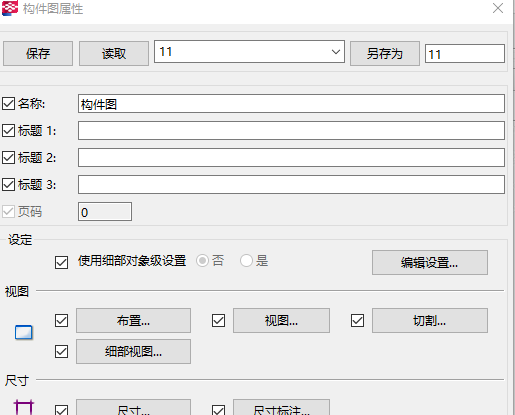

如何打开旧的图形设置窗口：

要打开旧的对话框设置窗口，您必须更改高级选项：

XS_USE_OLD_DRAWING_CREATION_SETTINGS

此设置在高级设置窗口中不可见，但可以从模型文件夹中存在的options .ini 文件中设置。

1. 保存模型
2. 打开模型文件夹
3. 查找文件options.ini并使用记事本打开它。
4. 添加行：
   set XS_USE_OLD_DRAWING_CREATION_SETTINGS=TRUE
5. 保存选项.ini
6. 关闭 Tekla Structures 而不保存
7. 再次打开模型

为什么要使用旧的绘图窗口？

首先，如果您熟悉旧的 Tekla Structures，现在您必须使用新的 Tekla Structures，那么此选项适合您。其次，旧绘图窗口的加载速度比新绘图窗口快，并且更改选项的速度更快。第三，旧窗口中的选项并不像新窗口中那样复杂。

Tekla 提示 #6：预览截面的精确形状

默认情况下，Tekla Structures 会显示所有截面的简化实体形状，但您可以在需要时预览该形状。

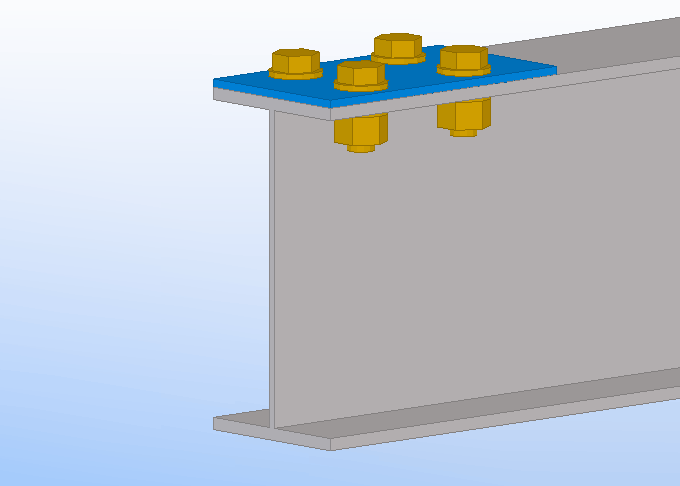

用精确的线条显示

选择零件并用鼠标右键单击，按住 shift 键并单击“以精确线显示”。这对于检查螺栓到倒圆角的距离非常有用。
