管线工程支架和桁架模型案例

模型版本: Tekla19.0
SSTekla版本:SSTekla2412

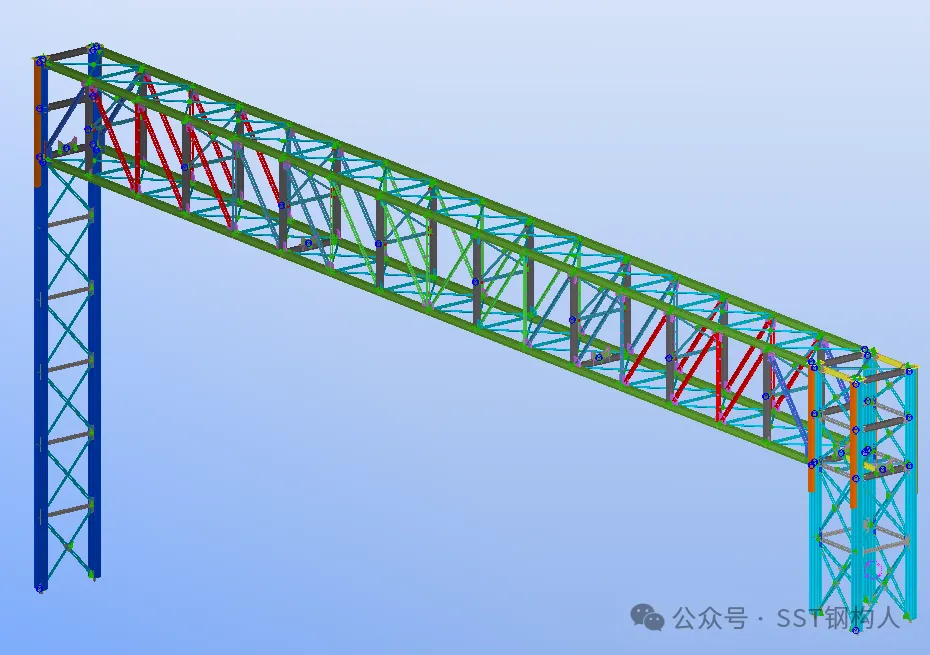

这个示例模型完整展示了一个管线工程的支架和桁架(文后附下载链接)


主体结构节点:QMZJ1支架,QMHJ桁架
连接节点:QM001柱脚,QM103QM105柱梁,QM201梁梁,QM10J十字加劲,QM06管托, QM7系列支撑节点
所有节点均有相关参数保存,可调用。
一、例举原版节点(原样未动)

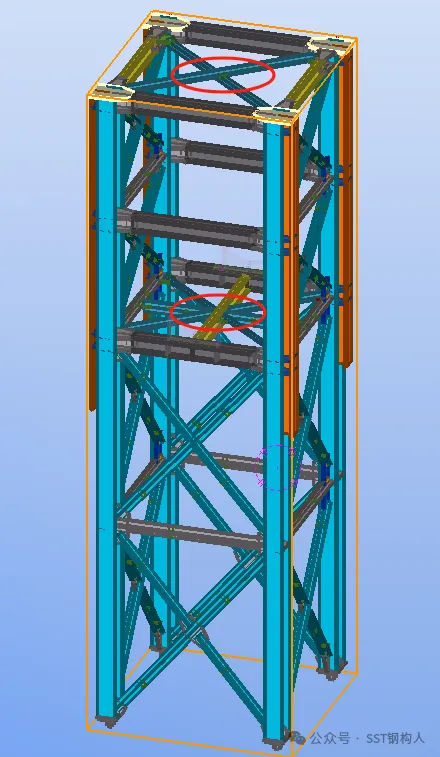

支架整体创建(包括水平支撑)

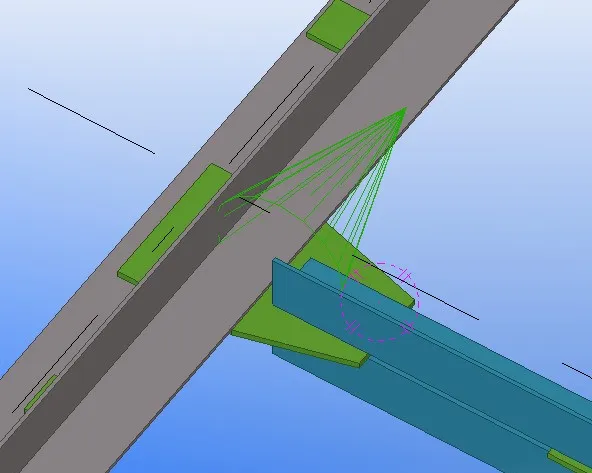

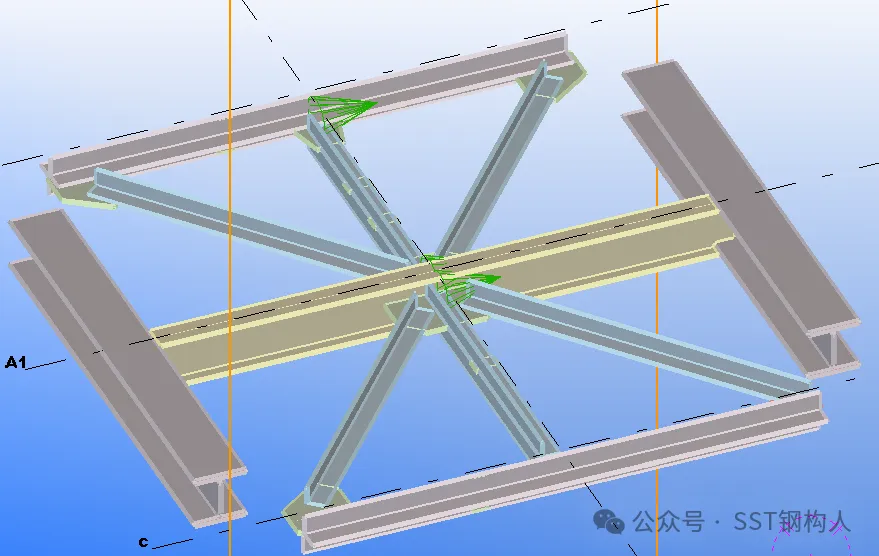

水平支撑相关的节点

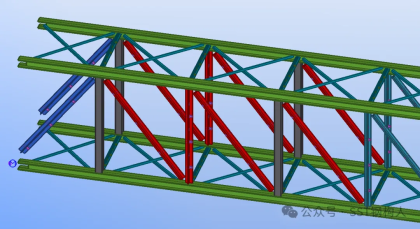

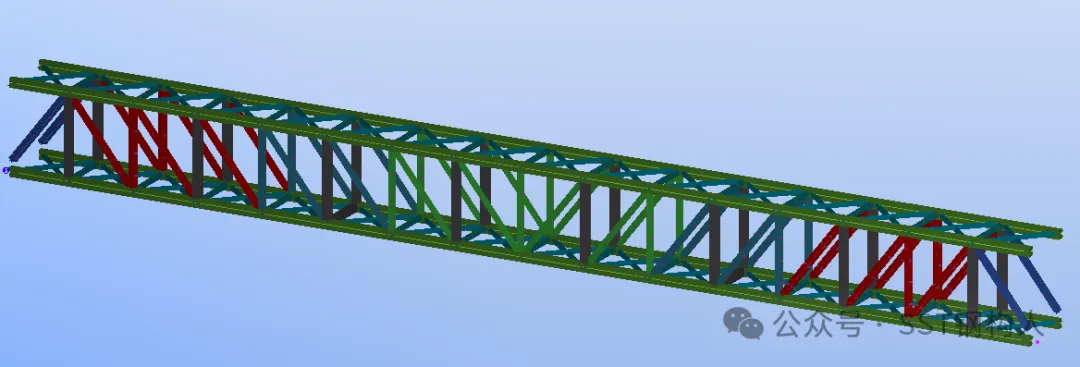

桁架整体创建

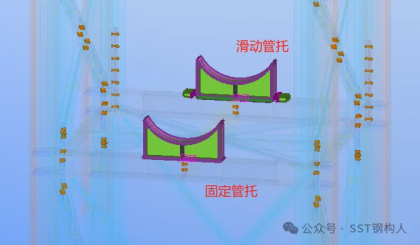

固定管托和滑动管托

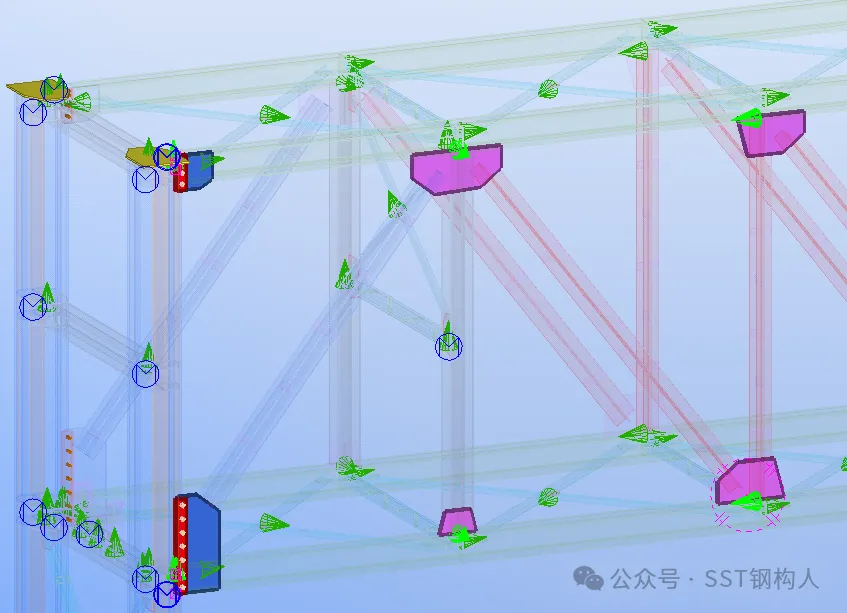

桁架支撑节点和端部节点

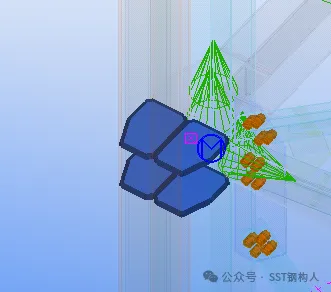

支架H与T组合的加劲节点

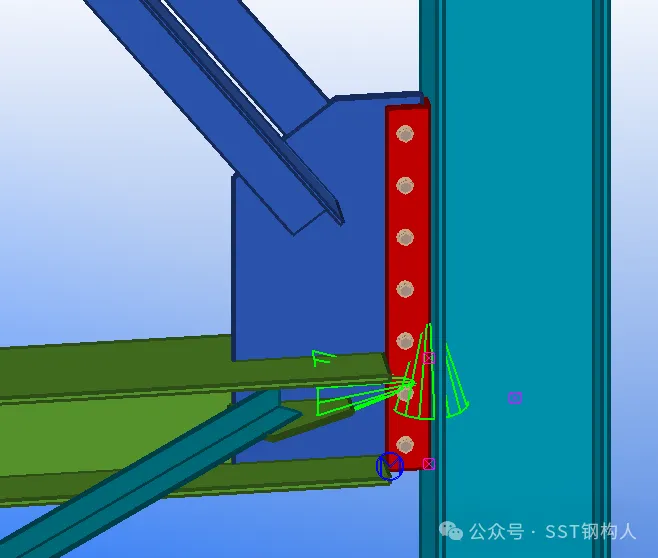

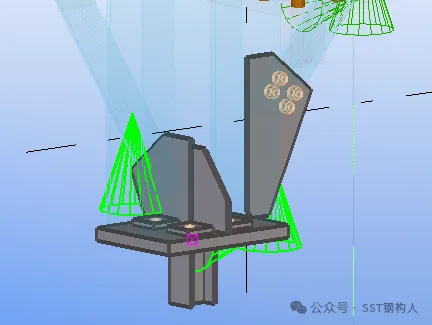

柱脚及支撑节点(柱脚加劲自动删除)

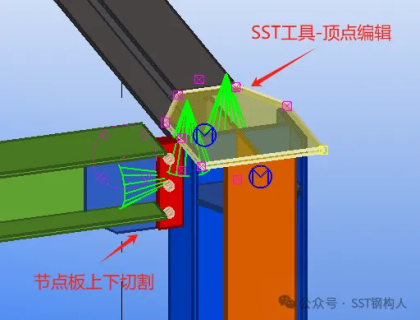

二、以下列举修改过的节点(仅二处)


三、本案例中利用节点创建率几乎达到100%。
案例下载:支架桁架示例模型Tekla19.0.rar

链接: https://pan.baidu.com/s/1G9t1c9B0rLHKfZIrnqdK7w?pwd=fsfh 提取码: fsfh



好东东,大家分享欢迎转发原文!

更多工具和技巧,敬请关注SSTekla!


   SSTekla致力于创建更优的适合详图人习惯和适用更广泛的节点和工具!

SSTekla 是一款Tekla详图深化设计的工具和节点插件,由具有近三十年经验的资深钢结构技术人员打造。软件所有功能均为切身体会和积累,力求适用用范围广、输入参数少,以获取更高的效率!
