张三教程05:tekla高版本2022正确使用方法

         前言:鉴于高版本有太多不适应的地方,故做一个全方位的设置和调整---持续更新中,因技术有限,有什么好的建议,可留言或私聊我,加以更正。
           安装tekla2022 链接: https://pan.baidu.com/s/1SwuS3HR4umcn_b97NErmEQ?pwd=n3bx 提取码: n3bx 安装很简单,先安装最大的文件,剩下的随便

  1. 第一步:跳过登陆  软件目录的文件teklastructures.ini   最后一行把这段英文加入进去
    set XS_SKIP_START_UP_SIGNIN_ON_PREMISE_LICENSING=TRUE

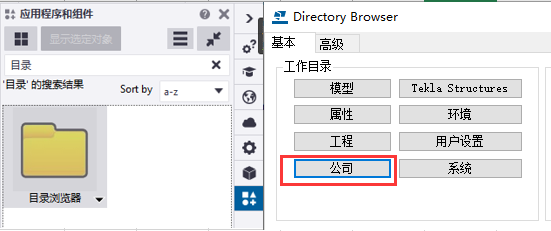

  2. 第二步:设置公司级文件夹 在组件中搜目录,打开后 点公司,选择一个文件夹(详见下图)



    system   文件夹 存放 attributes文件夹的内容,节点图纸设置模板之类的
    template文件夹 存放 报表
    env_China.ini 新建模型预设 (具体预设什么 后面说)
    role_All.ini  新建模型配置参数(具体预设什么 后面说)
    链接:https://pan.baidu.com/s/1KITlxVHt8UD6fdygHFDTBQ?pwd=6666

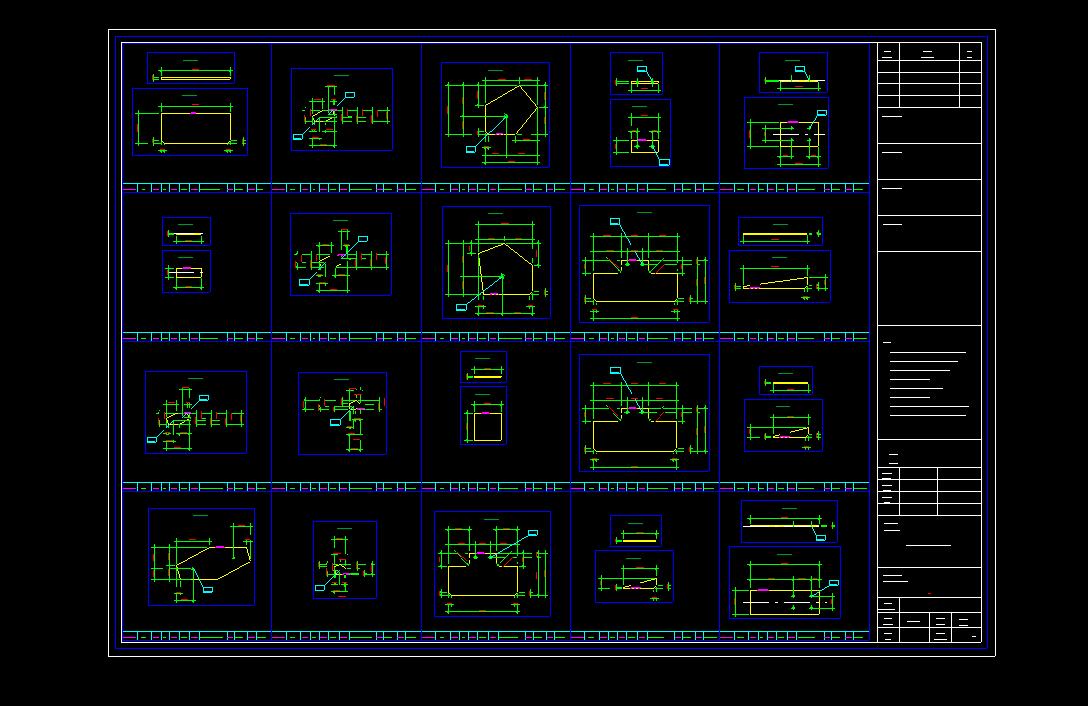

    提取码:6666  这是我设置好的零件多件图模板,效果图如下 可自行测试


  3. 第三步:双击零件弹出属性界面
    role_All.ini  最后一行,加入 set XS_ENABLE_PROPERTY_DIALOG=TRUE
    效果如下:

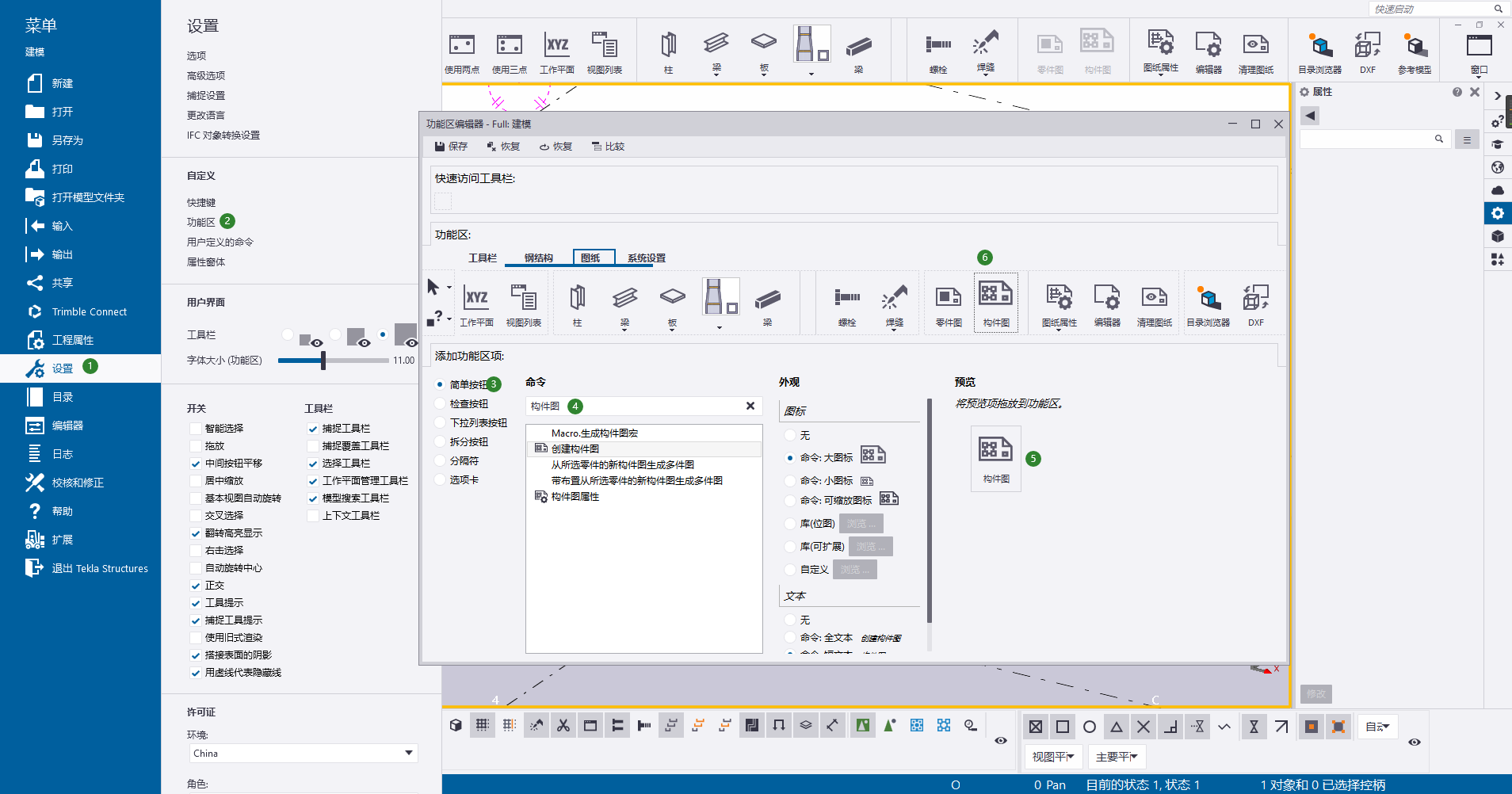

  4. 第四步:调整功能面板,默认界面没有创建构件图和零件图的工具栏,可按示意图调整,也可按自己习惯设置 功能区设置文件的默认路径:C:\Users\Administrator\AppData\Local\Trimble\Tekla Structures\2022.0\UI\Ribbons


  5. 第五步:图纸属性界面,新版反人类,个人不喜欢,想恢复旧版,可按下方去设置 在env_China.ini文件中最后一行,加入下列英文(当前模型中生效只需要在options.ini设置 不需要加set )
    另外若是不生效,直接高选中设置,应该是全局设置直接生效,将默认的FALSE改为TRUE
    1)老版本的图纸列表对话框:set XS_USE_OLD_DRAWING_CREATION_SETTINGS=TRUE
    2)老版本的图纸属性和视图属性对话框:set XS_USE_OLD_DRAWING_LIST_DIALOG=TRUE
    3)老版本的图纸打印对话框:set XS_USE_OLD_DRAWING_EXPORT =TRUE
    4)老版本的图纸输出对话框:set XS_USE_OLD_PLOT_DIALOG=TRUE
