2D Nesting-排板插件-操作说明

2D Nesting-排板插件试用版.rar  试用下载

【tekla无损拆板与2D Nesting排板插件全自动提料】 视频演示https://www.bilibili.com/video/BV124o9YVEtV/?share_source=copy_web&vd_source=4cda23f894c4fb8bf13398e510ceca1c

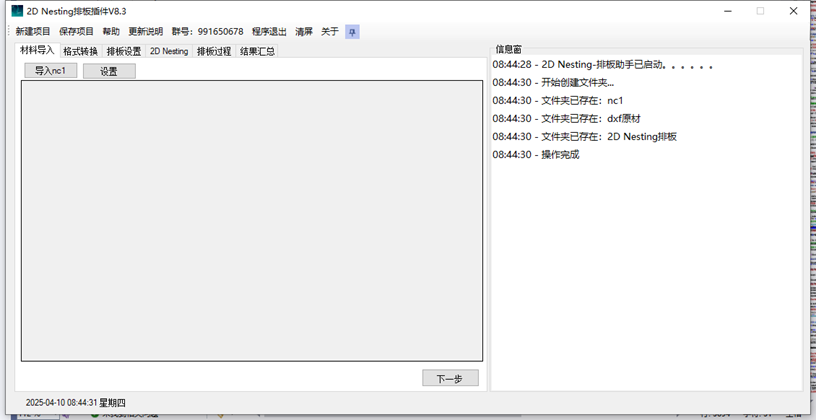

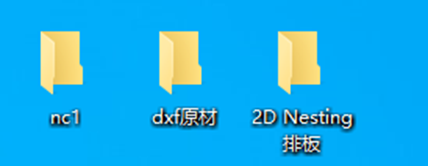

一、          新建项目:插件自动在桌面创建文件

1.       nc1文件：用户将nc1格式的文件放置此文件夹，用于后续操作

2.       dxf原材文件：格式转换将nc1转为需要用到dxf图形文件，其中还有个Filldxf文件夹，用作余料处理（支持2022以上版本）

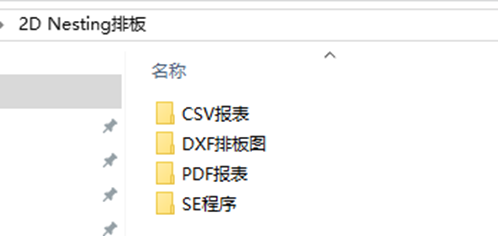

3.       2D Nesting排板：排板后的数据均放置此文件夹 分别有

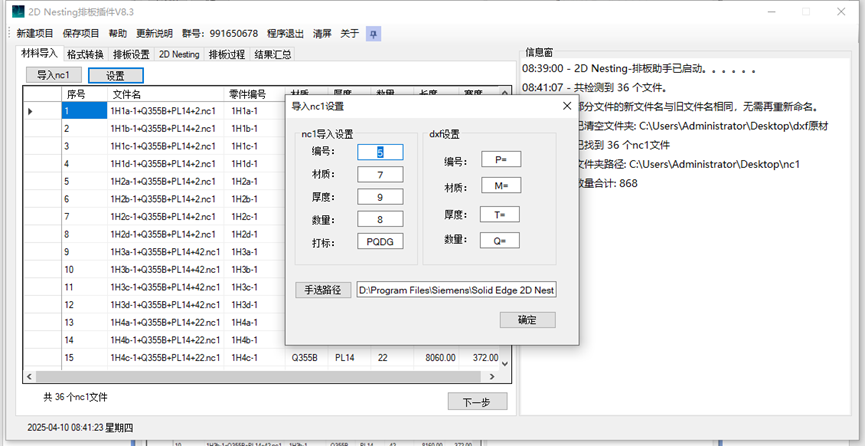

二、          材料导入

1.      导入nc1：将nc1文件夹的nc1文件进行批量改名按照指定的格式进行处理， 格式为：编号+材质+PL厚度+数量.nc1

2.      设置：导入设置的数字，为nc1文本的行数，这是指定要的数据进行处理，默认不用改

3.      打标：PQDG，即为dxf图形的文字，PQDG 分别为编号 材质 数量 厚度   想留编号，此位置只输入P即可

4.      手选路径：开启备用SE程序的路径

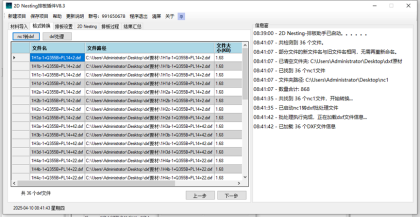

三、          格式转换

1.       nc1转dxf：用tekla内置的转换程序将nc1转为dxf，转换程序已经在本插件的安装目录，无需重新安装

2.       dxf处理：用于没有nc1文件，只有dxf的情况下，只要图形文件的文本符合dxf设置，也可以进行数据整理

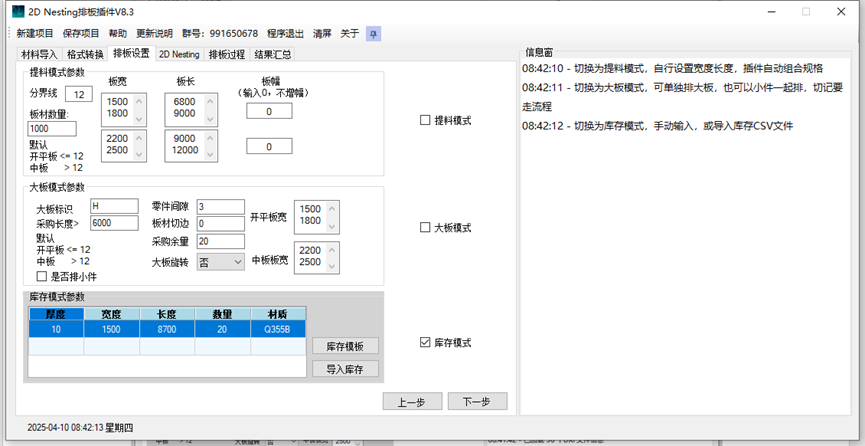

四、          排板设置 提料模式 大板模式 库存模式

1.       分界线：开平板和中板的分界线，默认12以下含12为开平板，12以上为中板， 自行设置

2.       板材数量：排板时，每种板材的数量

3.       板宽 板长 板幅： 配合使用，板幅输入0时，可输入N种尺寸，比如6000 9000 12000 ，输入100，板长只能输入2种

4.       大板标识：大板模式过滤使用的标识符，可输入H A F 用户自行设置  空格隔开

5.       采购长度：长度小于6000的dxf零件，统一按6000设置板材的长度，用户自行设置

6.       是否排小件：勾选后，大板标识符无效，默认全部排板

7.       采购余量：按获取到大板的长度进行额外+20mm

8.       零件间隙 板材切边 ：自行设置

9.       操作完，按下一步，若是长度不符合dxf的最大长度，插件会自动提示。

10.     三种模式，用户自行选择进行排板

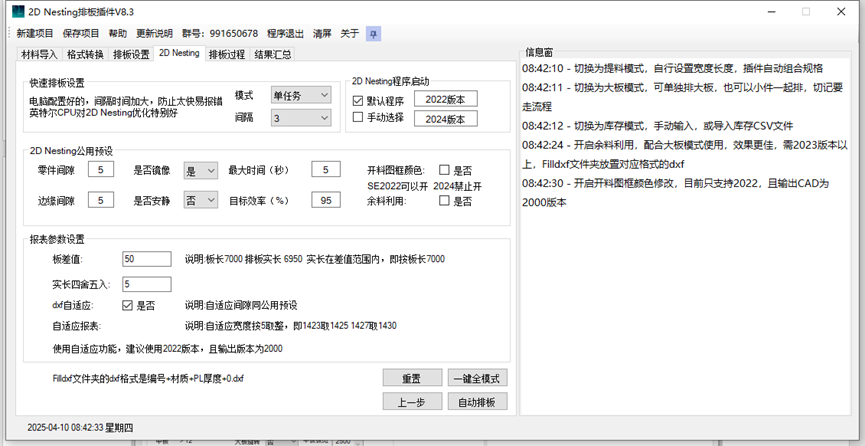

五、          2D Nesting

1.       模式：单任务和多任务，单任务为，一个个排， 多任务为 多个程序一起排

2.       程序启动：用户勾选哪个，就启动哪个版本

3.       开料图框颜色：SE2022可开启，且输出CAD为2000  其他版本自行测试，2024就不要开了

4.       余料利用：2023以上可以使用

5.       dxf自适应：板材自适应宽度和长度

6.       重置：设置错误，可点此按键，进行流程重置

7.       一键全模式：进行提料 和大板模式 都进行排一次板

8.       自动排板：按选中的模式进行排板

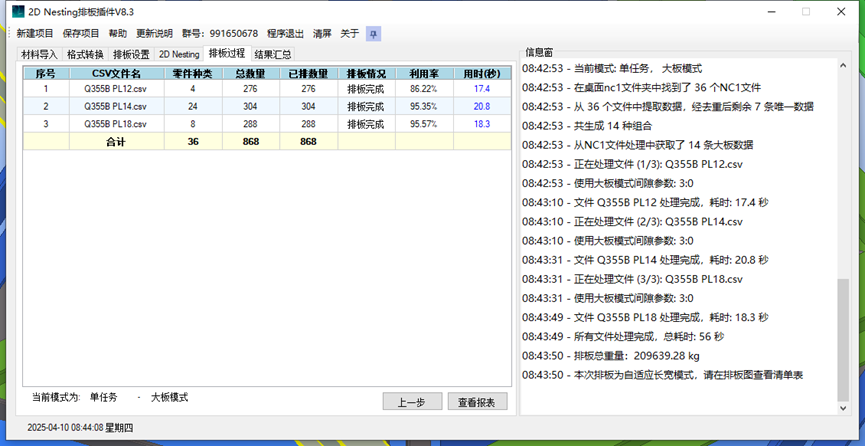

六、          排板过程

1.       CSV文件名：处理数据生成的csv文件，用以导入se的重要数据

2.       零件种类：此材质规格的零件种类

3.       总数量：此材质规格的零件总数量

4.       已排数量：实际排板数量，若是不足，会以填充红色，提示用户

5.       排板情况：排完，会显示完成

6.       利用率：每种排板的利用率，利用率为排板的利用率，而非板材的利用

7.       用时：排板完成的时间

8.       查看报表：可查看排板完成后的数据

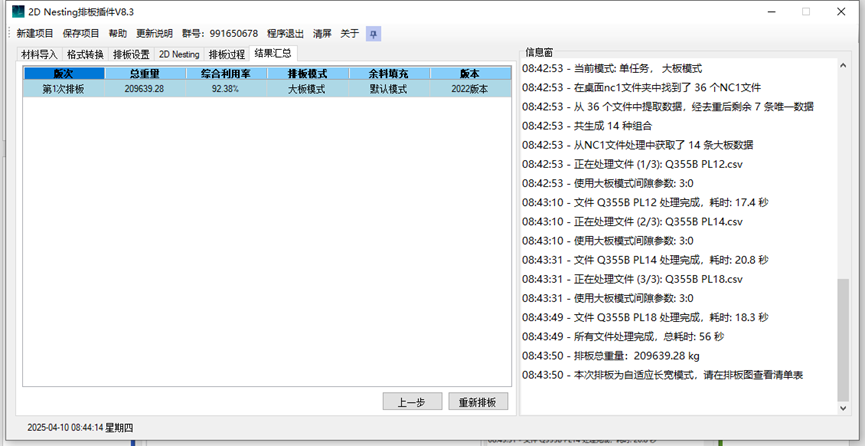

七、          结果汇总

1.       版次：排板的次数

2.       总重量：排板的板材总重量

3.       综合利用率：每种排板的利用率的平均值

4.       排板模式：本次排板的模式

5.       余料填充：默认为未使用余料填充

6.       版本：插件使用版本程序

八、          常见问题

1.     2D Nesting-排板插件的功能是什么

答：Solid Edge 2D Nesting 本身不支持全自动排板，本插件的功能就是将Solid Edge 2D Nesting 需要用到的csv文件进行一键批量处理，进行自动排板。

初衷：用来钢结构tekla建模，门钢 框架结构的 配合作者的tekla无损保留孔版拆板插件 一键提料 制作采购计划

2.     免费的排板软件这么多，为什么要选这款

答：排板利用率高，导出的排板图dxf可以直接用于激光切割，

另外手动操作Solid Edge 2D Nesting也能达到目的，但本插件省事更效率。

3.     支持什么版本的SE？

4.     答：除了一款2021汉化的版的，其他均可，因为导入csv 不支持汉化版本

5.     默认启动不了SE，

答：系统变量添加SE的路径

6.     支持什么格式的排板

答：nc1文件，dxf 均可支持

7.     什么价格

答：199（单插件） 399  599 三种，详情私聊作者865954886

8.     操作是否繁琐

答：导航式操作，无需太多操作

9.     加密锁还是机器码

答：一机一码，每人最多三台，永久使用，可直接安装后期的新版本
