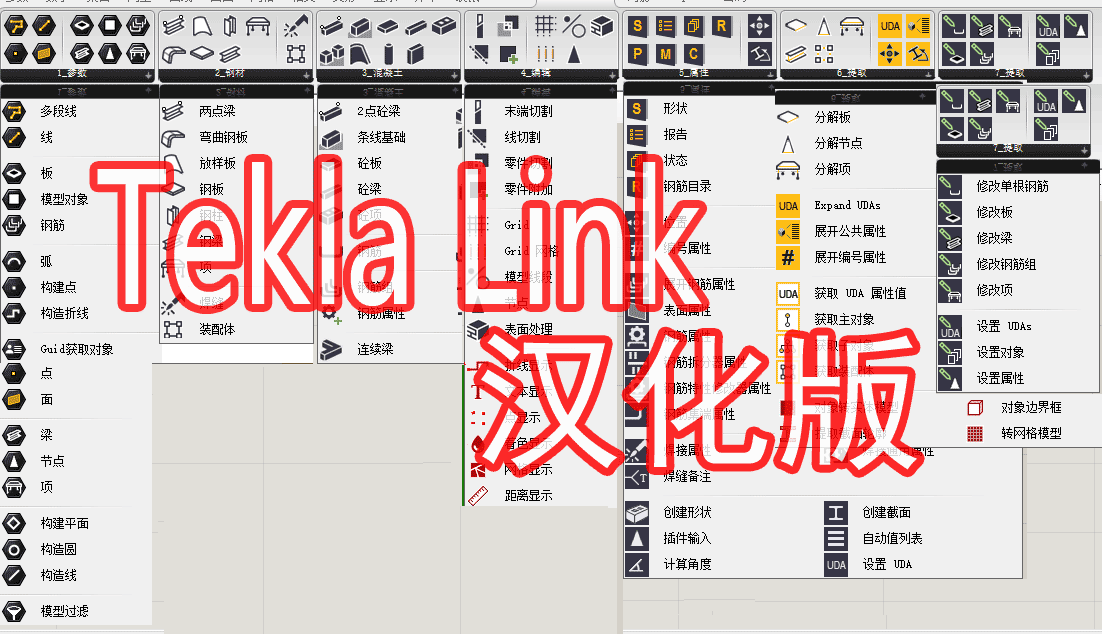

GHTeklaLink_2017~2025汉化v(1.18/1.19)(50%)


插件v1.18下载地址:
https://pan.baidu.com/s/1KQOgoa7Kgln87s-ElTc1Pg?pwd=2024 提取码: 2024



插件v1.19下载地址:

链接: https://pan.baidu.com/s/1NENyicGn62RBjEiRwsVEBA?pwd=2025 提取码: 2025

焊缝支撑

===============================

现在可以通过Grasshopper插入和控制焊缝和多边形焊缝。

*在Tekla Structures中创建焊缝或多边形焊缝的新组件“Weld”。

*新组件“焊接通用属性”用于设置焊接的通用属性。

*新组件“焊接属性”用于设置焊接属性。

*新组件“尾部属性”用于设置焊缝的尾部信息。

更平滑的安装和对多个链接版本的支持

==========================================================

*安装不需要管理员权限,就像以前对Tekla 2024所做的那样。

-运行GrasshopperTeklaLink。设置。从下载并解压缩的安装zip文件中执行。

-安装程序将这两个文件放入Grasshopper Libraries文件夹中:

GrasshopperTeklaLink。[Tekla版本].dll

GrasshopperTeklaLink。Loader.gha

您也可以手动将它们移动到Libraries文件夹(或Grasshopper的任何其他位置

从加载插件),如果需要,请记住取消阻止这两个插件。

-这消除了将任何东西放入Tekla bin文件夹的需要。


对零件位置的更多控制

===============================

*“位置”组件有新的输入,用于设置位置菜单,如左、上、前等。

-如果连接,这些输入将覆盖组件上的按钮。



*“Expand Position”组件为枚举输出返回命名整数。

-因此,输出将显示为文本,但也可以用作数字。

使用形状时有更多控制权

=====================================

*“创建形状”组件有一个新的右键单击选项“保留所有插入的形状”,这意味着当

如果提供了新的形状输入名称,则具有旧名称的形状将保留在形状目录中,而不是

正在删除/更新。

*“项目”创建组件有一个新的右键单击选项“烘焙到Tekla并保留形状名称”

与“烘焙到Tekla”命令类似,它将创建所生成项目的独立副本,

但不会创建他们使用的形状的副本。

-这意味着烘焙对象的形状名称保持不变,无论何时具有该形状

名称由例如“创建形状”组件更新,烘焙对象将使用更新的形状。

-注意:只有通过“轮廓”输入提供形状时,此选项才可用,而不适用于形状

仅输入几何图形时自动生成的名称。




其他改进

=====================================

*“轮廓轮廓”组件的性能大大提高。

-以前,当用于多种轮廓时,它可以阻止Tekla和Grasshopper。

*从以下位置连接时,Tekla点、线、多段线和面参数不会在Tekla中创建重复的对象

Rhino参数/组件。

*“边界框”组件有一个新的右键单击选项“联合框”,可以从所有

每个输入列表/分支中的对象。

*“装配”组件有新的输入,用于设置装配平面的大小。大小可以是域。
