Tekla插件下载链接：

https://pan.baidu.com/s/12cY7vq-_tB9CXrDj31TJ4Q?pwd=2022

使用教程

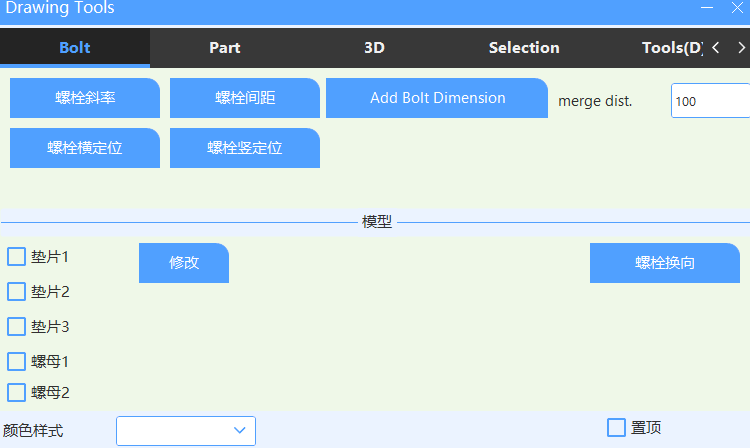

螺栓
螺栓三角形：选择一个螺栓组，按三角形类型自动添加角度尺寸。
螺栓 X 和 Y：选择一个螺栓组，自动添加两个方向的平行尺寸。
螺栓 X 和参考：选择一个螺栓组，然后选择一个参考。点，最后选择一个点来放置X维度。
螺栓 Y 和参考：选择一个螺栓组，然后选择一个参考。点，最后选择一个点来放置 Y 维度。
添加螺栓尺寸：在前视图中自动添加所有螺栓尺寸。
合并距离：在此距离内将 2 个螺栓组合并为 1 个螺栓组。
反向螺栓：模型中的反向螺栓
  部分
XY 尺寸：选取两个点，最后选取一个点来放置这两个点的 X 和 Y 尺寸。
缺口尺寸：选择一个零件，自动为其添加缺口尺寸。
添加截面：自动添加所有次零件的截面，垂直于主零件。
合并距离：使用一个部分显示此距离内的次要零件。
次要尺寸：在前视图中自动添加次要的所有尺寸。
暗淡。属性：所有次零件定位尺寸的属性文件名。
拆分梁：在 3 个板上拆分 H 形。
显示重叠部分：显示选定部分的重叠部分。
相交梁：选择两个梁，如果可能，让它们在一点相交。
BeamPlate To ContourPlate：将梁板（具有梁属性的板）更新为轮廓板。
分梁：将梁分成若干部分。
按距离（从开始）：将梁划分为特殊长度（从开始）
按距离（从末端）：将梁划分为特殊长度（从末端）
两梁相交处：在两梁相交处分梁。
在两点：在梁和线的交点处划分梁（由两点定义）。
按投影点：在投影点分割光束。
按相等空间：将光束分成一些相等的空间。

3D
点坐标：选取一个点，用引导线显示其坐标。
当前视图 CS：在当前视图坐标系中显示点坐标。
World CS：在世界坐标系中显示点坐标。
参考。点：您可以手动输入点 X、Y、Z 值，也可以在模型中使用选取键选取。
修剪零件：选择一个零件和一个平面。用这架飞机修剪零件。
添加焊缝：在两个零件之间添加焊缝。
对齐梁高程：选择一个梁作为参考，然后选择将修改高程以与参考对齐的梁。对齐的标高是参考光束的顶部标高。

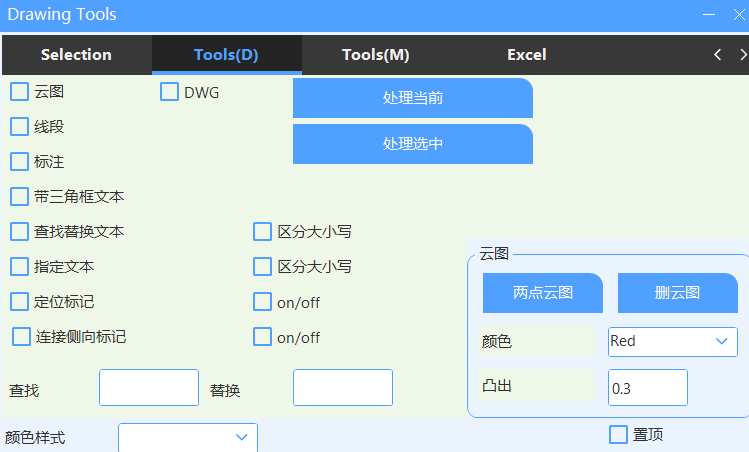

其他
2P Cloud：选择两个点创建云。
全部删除：删除此图形中的所有云。
云颜色：设置云的颜色。
凸起：设置云的凸起。
删除组件：删除连接到所选零件的组件。

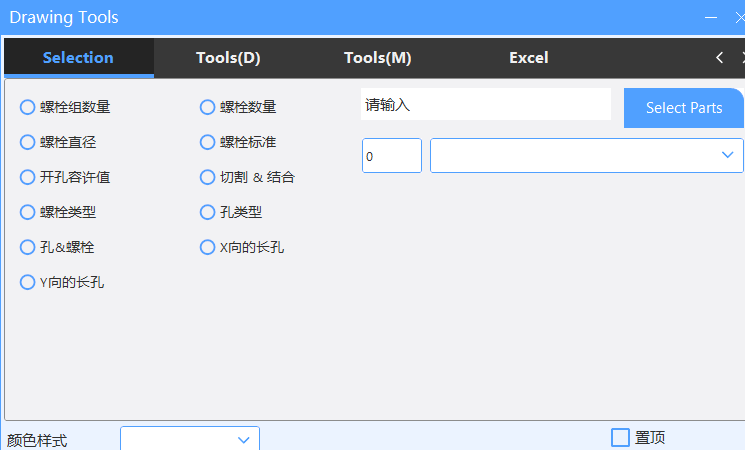

选择
通过以下选项从选定零件中选择特殊零件。
螺栓组数量（输入号码）
螺栓数量（输入号码）
螺栓直径（输入数字，单位mm）
螺栓标准（从下拉列表中选择）
螺栓公差（输入数量，单位mm）
剪裁和合身（从下拉列表中选择）
螺栓类型（从下拉列表中选择）
孔类型（从下拉列表中选择）
孔和螺栓（从下拉列表中选择）
槽孔X（输入编号，单位mm）
槽孔Y（输入编号，单位mm）
