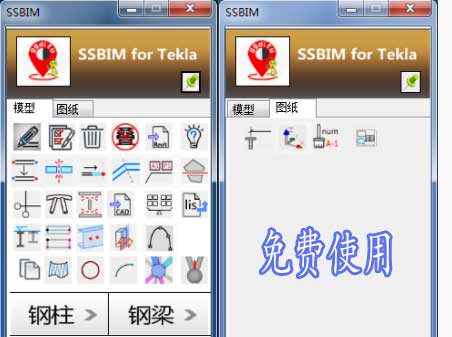

钢构SSBIM for Tekla是Tekla软件的钢结构节点建模插件。

SBIM for Tekla是Tekla平台下开发的外部插件，目前有支持Tekla16.0、16.1、17.0、18.0、18.1、19.0、19.1、20.0、20.1、21.0、21.1、2016、2016i、2017这14个版本。

使用方式：
本软件无需安装，将压缩包中的所有文件解压到同一文件夹中，双击Tekla对应的TS*.exe，即可使用。

特别注意：
1、要求的电脑操作系统为Window 7及以上(V2.1开始不支持32位操作系统了)。
2、要求所有文件放在同一文件夹中。
3、功能使用之前要求相应版本的Tekla软件已打开。

使用方法及下载地址
链接：https://pan.baidu.com/s/1_ZTZOBHtqNhm4z-_6g1mGQ
提取码：0000

图纸工具集

 “螺栓标注”：在Tekla图纸文件中，根据操作提示，对螺栓、栓钉、螺栓孔的水平、垂直及倾斜标注进行快速标注。

  “坐标标注”：这个功能可以让你在任意图纸中标注任意点的世界坐标，同时打开模型视图和图纸视图，点击该按钮下拉选择“模型选点”，在模型中选择你要在图纸上标注点的位置，按“Esc”结束，然后点击按钮下拉选择“图纸选视图”，在你想要标注的视图框中选中任一点（记住是任一点），你在模型中选择的点的坐标就会自动在图纸里面标注出来。

  “刷号功能”：在Tekla图纸列表中，选中需要统一修改的图纸，点击该按钮，对名称、标题1、标题2、标题3，进行批量编辑。

  “曲面展开”：这个功能的条件是得这个双曲构件是我们的“曲面建模”建的，点击该按钮，按左下角提示选择构件组成的所有三角板，按中键结束，弹出来对话框，设置一下构件中点编号的前缀，然后点确定，软件会自动生成一张布置图（注意是布置图，因为构件图Tekla没开放）并自动打开，图纸中会有三个视图，一个是构件的3D视图，而且每个点都标注了编号；一个是坐标表，对应3D视图里面的编号点的坐标；还有一个是展开图，并标注了编号对应的点。

  注意：螺栓标注设置样式是按照“SSBIM_Tekla”文件夹下的“钢构BIM.dim”来设定的；需要更改的，请保存并替换掉原有的“钢构BIM.dim”文件。

三、模型工具集

  “节点修改”：点击节点修改按钮，在Tekla 中选中已创建的SSBIM节点的任意一个零件，按照提示框选节点所在的区域，对当前节点进行编辑修改。

  “节点批量修改”：在Tekla软件选中需要改变的构件，一个或多个，再点击该功能按钮，根据提示，选择需要修改的节点中的某一个零件，进入批量修改功能界面。

  “节点删除”：点击该功能按钮，根据提示框选节点所在的区域，选择需要删除的节点的某一个零件，完成节点删除，可一键一直点选删除。

  “构件去重”：在Tekla软件选中需要过滤区域内的所有构件，再点击该功能，以完成所选区域内的重复构件的删除。

  “导入Revit模型”：读取SSBIM for Revit 导出的文件，自动生成Tekla模型。

  “问题及建议”：点击该功能按钮，直接跳转到BBS论坛网站，查询及反馈问题。

  “构件调头”：在Tekla软件选中需要改变的构件，一个或多个，再点击该功能下的三个子功能，包括起始点互换、统一正向、统一反向，以完成构件起始点变更。

  “构件批量打断”：在Tekla软件选中需要打断的构件，在点击该功能下的四种打断方式，包括点打断、线打断、构件打断、定长打断，以完成构件打断。定长打断可适用弧形梁的定弧长打断。

  “构件延伸”：在Tekla软件选中需要延伸的构件，在点击该功能下的四种延伸方式，包括延伸到线、汇交到点、定长延伸、延伸到面，以完成构件的延伸。

  “拆分与合成”：在Tekla软件选中需要拆分及合成构件，该功能有以下三种功能，包括折梁的拆分、折梁合成、直梁合成。

  “编号处理”：在Tekla中需要零件及构件编号进行处理，该功能有以下九个功能，包括前缀批量插入、前缀批量替换、零件编号及构件编号归1、零件及构件强制编号、编号数据的保存及强制读取、零件编号排序。

  “多边形板处理”：在Tekla中需要对多边形板进行一系列的处理，当前提供一下六个功能，包括多边形切割、起点更换、延伸到面、延伸到线、选面偏移、选线偏移。

  “轴网创建”：点击轴网创建，输入相应参数，创建矩形或扇形轴网。

  “相贯切割”：在Tekla中，相贯切割是一个非常常用的工具，系统自带的切割只能一根管一根管单独去切割，该功能只需要选主管，就会自动把主管相贯的支管一次性切割完成，然后继续下一个主管的选择直到完成所有相贯，按ECS退出。

  “型材拆板”：在Tekla软件选中组合H型及箱形截面，完成型材拆板。

  “自动建模”：读取SSBIM foe CAD 导出的txt文件，自动创建Tekla模型。

  “构件比较”：可以快速地查找出两个构件的不同并以表格的形式列出来。

  “生成LIS截面文件”：通过将“.csv”格式的文件转成Tekla可读取的截面库文件(lis)。具体参照“截面说明文件.xls”文件。

  “统一标高”：在Tekla中，选择框选需要统一标高的梁，点击该按钮，根据提示选择正确标高的梁，完成所选梁的标高修改。

  “梁板转换多边形板”：在Tekla中，选中需要转换的梁板，点击该按钮，转换生成多边形板。

  “檩条孔合并”：在Tekla中，选中需要合并孔的檩条，点击该按钮，实现所选檩条开孔统一。

  “选面设置工作平面”：在Tekla中，渲染模式下，点击该按钮，根据提示选择零件上的任意面，完成工作平面设置。16.0和16.1两版本无此功能。

  “拟合曲线”:这个功能和CAD里的样条曲线类似，点击该按钮下拉选中“拟合曲线”，然后按Tekla左下角提示，任选二个点以上画拟合曲线，按“Esc”结束。软件就以多段辅助线画出了拟合曲线（20.1以下版本用的不是辅助线，而是无截面的梁来替代）。下拉下面还有一个“改容差值”，这个功能是为了调整刚画好的拟合曲线。

  “模型三维坐标查看”：这个功能主要是用来查看模型中某一点的坐标值，点击该按钮，然后在模型中任选一点，软件就会弹出一个对话框显示该点的三维坐标值，并且这个坐标值自动复制到粘贴板上，可以直接去其它地方粘贴。

  “曲面建模”:此功能主要是用来建双曲的板构件,需要有两个边界线，边界线可以是圆或者拟合曲线，分别选择上边界线和下边界线，然后确定弹出板的属性，输入板的属性点确定，自动生成双曲构件。

  “圆等分”：这个本来是在圆上增加等分点，但有些版本不支持添加点，所以这个其实就是在圆上画内接等边多边形。点击该按钮，按提示依次选取起点、终点（终点不能和起点圆心在同一条线上）和前两点的中间点（不是中点），然后输入等分数量，自动把圆等分了。

  “画圆弧”：画圆弧的方法和圆等分类似，点击该按钮，按提示依次选取起点、终点（终点不能和起点圆心在同一条线上）和前两点的中间点（不是中点），然后输入等分数量，圆弧就画好了。

  “球管相贯”：这个功能主要是用在网架焊接球的工程上，前提要求管的控点在球心上，点击该按钮，按提示选中球和管（可以批量选择，但别选太多，会卡的），然后按中键结束，会弹出管与球的间隙数据和套管的数据，按需要输入，点确定后自动把杆件按要求切割后，并在杆件内自动添加套管，等到完成框弹出后结束。

  “相贯插板”：这个功能是在两根相贯的圆管中间插入一块板，不管是管桁架还是网架焊接球中，都可以使用此功能。点击该按钮，选择相贯的两根圆管（圆管的一个控点得重合），按中键弹出板属性参数，按需要输入后点确定，完成板的插入。
