SSTekla节点组件介绍

这部分为节点组件,依托Tekla系统,与系统节点一样,文件存放于Tekla指定位置,使用时由Tekla组件目录调用。另外也可以由SSTekla快速建模系统工具直接调用。

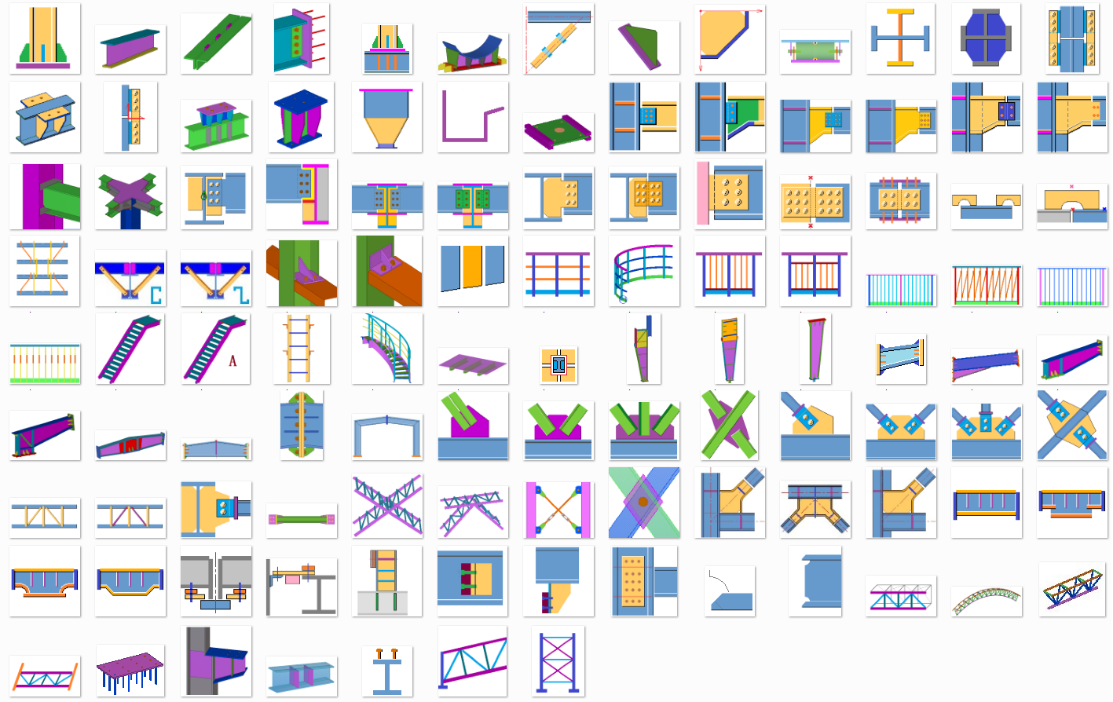

主要节点包括:

1.      截面构件类

1.1双截面:灵活多变的(类)双截面组件

1.2板焊梁:H型和箱形,可变截面、可直接做牛腿

1.3 管托     1.4 三角腋  1.5 十字截面  1.6 十字加劲 1.7 箱形隔板

1.8 方漏斗 1.9 埋件 1.10 切割破口类

1.11 滚动支座、梁上支座、板式支座










2. 柱梁节点

常见柱梁铰接、刚接节点、对接、梁上支座、栓钉、梁端埋件等

3. 附属结构

3.1 栏杆系列:简易栏杆(直斜)、 弧形栏杆、J401图集栏杆

3.2 钢梯系列:直爬梯、钢斜梯、旋转楼梯及旋转栏杆

3.3 围护系列:檩条、檩托、彩板排版等










4. 门刚结构

门刚柱梁、系杆

5. 吊车梁系列:各类吊车梁及附件(弹簧板支座、LB连接件)、车挡、单轨吊车挡








6. 支撑节点

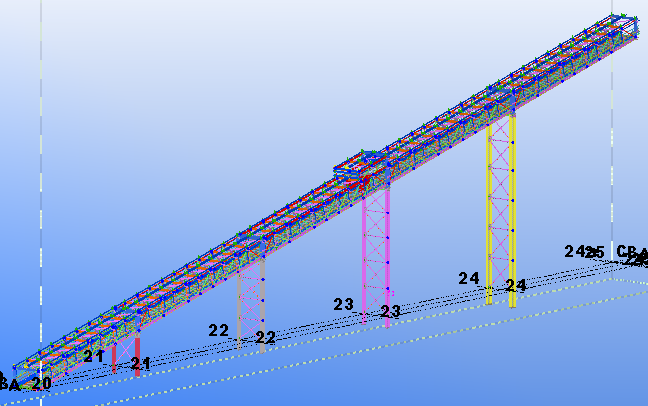

7. 桁架类:桁架、支架(单片、井字架)、通廊(单片/整体)、水平抗风桁架、十字支撑、K型支撑、柱间拉条、拱形管桁架、直型管桁架、三角支架



我们的节点在不断的丰富,每月都在深化更新,也欢迎各位同仁提出宝贵意见,参与到开发中...

外,作者可承接TeklaAutoCadMsExcel项二次开发,如果在工作有众多的重复劳动常用计算等,说明可以固化到代码,让计算机来干有需要的单位和个人均可与作者联系!


图片10.png 图片11.png
