Tekal插件-表格建模工具(18.0-2021)


        该工具创建具有任何表格连续梁,同时可用于桥梁建模。
该工具使用外部 Excel 电子表格,您可以在其中定义梁段的起点以及要使用的轮廓。 可以在 Tekla Structures 中创建自定义截面。
扩展可以沿所有零件边缘创建布局点。 为了沿特定零件边缘创建布局点,方便后期使用高版本的放样板及底版本的三角板制作双曲模型。

插件工具下载链接:https://pan.baidu.com/s/1V5fxf3nuw5y6ohVxU22LDQ
提取码:0000

表格模板下载biaogeshuju.xls



   使用教程

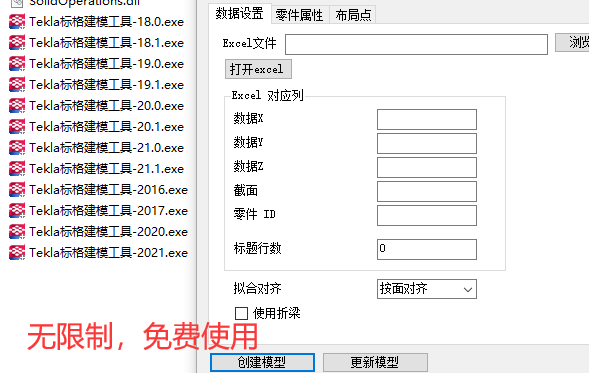

1. 打开本工具,在对话框中更改 excel 文件路径。
2. 定义一个 Excel 工作表,在插件中对应表中列字段。填写对应列的编号例如(A,B,C,等)
3. 在插件中,填写标题行数。当您输入一行时,相应的列将在 Excel 工作表上以红色显示(如果它已打开)。
4. 可以在部件属性选项卡上更改部件属性。
5. 按创建模型即可。 提示:如果列对应错误,则不会创建任何内容。
6. 创建梁后,可以通过按钮更新模型更新它们。更新基于 Excel 工作表上返回的 GUID 编号
7. 要使用单个折梁而不是连续梁,请选中使用折梁选项。对于复杂的配置文件,这可能会产生简化的结果。
8. 在布局点选项卡上,您可以选择沿所有零件边缘创建布局点。(本布局点可以后期作为坐标点,生成双曲模型)
