一、概念

首先要先明白一件事情BIM是什么？

简单的解释就是建筑信息模型，但是现在很多的人反而忘记了中间的这个I，总是理解成建筑模型，

BIM1.0，所谓的BIM1.0就是通过各种BIM建模软件建模然后进行简单的应用，基本应用为机电管

线的碰撞检查、钢结构的优化等，施工单位要用的多一些而且也比较落地。



BIM2.0，是BIM1.0发展起来的一个概念就是 BIM 不应只进行模型上的应用还应该与其他信息相关

联，国内做的比较好的就是广联达跟鲁班，（ps鲁班不太清楚，但是广联达做的还可以）





二、软件

1.BIM核心建模软件：主要分四个门派

1）Autodesk公司的Revit建筑、结构和机电系列，在民用建筑市场由于AutoCAD的天然优势，目前普通人的理解就是BIM=Revit。由于我主要用的是此款软件以下案例皆以此软件为主。



2）Bentley建筑、结构和设备系列，Bentley产品在工厂设计（石油、化工、电力、医药等）和基础设施（道路、桥梁、市政、水利等）领域有无可争辩的优势；



3）2007年Nemetschek收购Graphisoft以后，ArchiCAD/AllPLAN/VectorWorks三个产品就被归到同一个门派里面了，其中国内同行最熟悉的是ArchiCAD，属于一个面向全球市场的产品，应该可以说是最早的一个具有市场影响力的BIM核心建模软件，但是在中国由于其专业配套的功能（仅限于建筑专业）与多专业一体的设计院体制不匹配，很难实现业务突破（国内最早一批BIM专业人员就是用的此款软件，ps.我们领导就是用的这款软件）。Nemetschek的另外两个产品，AllPLAN主要市场在德语区，VectorWorks则是其在美国市场使用的产品名称。



4）Dassault公司的CATIA是全球最高端的机械设计制造软件，在航空、航天、汽车等领域具有接近垄断的市场地位，应用到工程建设行业无论是对复杂形体还是超大规模建筑其建模能力、表现能力和信息管理能力都比传统的建筑类软件有明显优势，而与工程建设行业的项目特点和人员特点的对接问题则是其不足之处。DigitalProject是GeryTechnology公司在CATIA基础上开发的一个面向工程建设行业的应用软件（二次开发软件），其本质还是CATIA，就跟天正的本质是AutoCAD一样。





2.BIM方案设计软件



目前主要的BIM方案软件有OnumaPlanningSystem和Affinity等。



3.BIM结构分析软件



ETABS、STAAD、Robot等国外软件以及PKPM等国内软件。



4.BIM可视化软件



常用的可视化软件包括3DSMax、Artlantis、AccuRender、Lightscape、lumion也有用虚幻4等游戏引擎做可视化的，比如我。



5.BIM模型综合碰撞检查软件



常见的模型综合碰撞检查软件有鲁班软件、广联达BIM检查、Autodesk Navisworks、BentleyProjectwise Navigator和Solibri Model Checker等。



6.BIM造价管理软件



国外的BIM造价管理有Innovaya和Solibri，鲁班软件、广联达系列等是国内BIM造价管理软件的代表。

7.BIM运营软件

美国运营管理软件ArchiBUS是最有市场影响的软件之一。也有公司自己开发的平台。

目前我们项目上用的软件为Revit（土建）、Magicad/Revit mep（机电）、Tekla（钢结构）、广联达BIM5D（综合管理平台）



关于鲁班，首先声明我不是黑，我本人也没有用过鲁班。鲁班的好处是集团级整体框架不错，但是项目级别的应用并不是很好。



关于广联达，我做的几个BIM项目都是用的广联达，并不是因为他们好用，恰恰相反，他们的东西真的很难用。但是比别的平台要好一些，他们刚好跟鲁班相反，项目级别的应用都是很不错的，但是集团级的框架要差点。





三、应用



我就以施工单位举例说明BIM软件在施工单位上的应用。



1、翻模检查碰撞略（基本功能），推荐个插件叫橄榄山快模，这款软件是原Autodesk公司叶雄进老师开发的，挺不错。



很多人其实这一个应用点都没有用好，尤其是机电深化，机电深化还是很需要经验的。

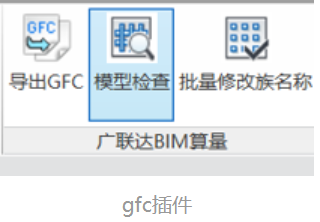

2、算量，目前甲方业主还是以广联达算量软件为依据的，广联达公司自己也出了相应的revit导入gcl的土建插件叫GFC，虽然还是有些小问题，但已经能用了。算量软件还有很多revit原生插件，比如比目鱼等等，详见下图。

3、细部节点深化交底，如机电管线优化、预加工，钢结构优化、预加工、预拼装，钢筋与钢结构细部节点交底。这里应用到了三维扫描。

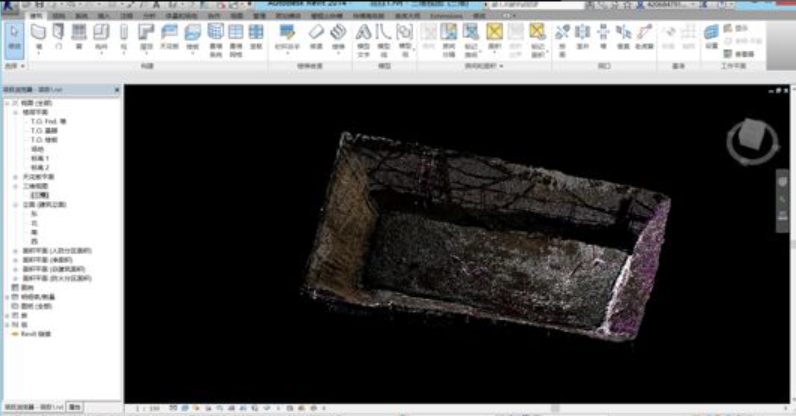

这张扫描的是现场基坑。用的天宝的扫描设备。

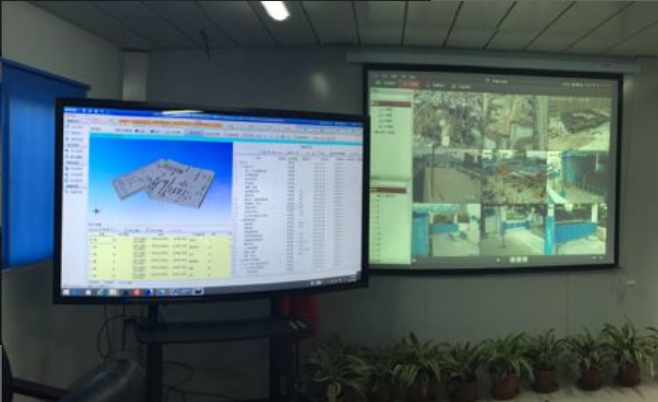

4、5D进度推演，就是把进度、模型、物资、造价信息及现场视频监控集合起来进行现场施工的5D进度推演，我们用的广联达的BIM5D。

5、质量安全管控



6、很多人说revit模型的量不准，但是又有些人说他的量很准，这个主要是revit跟国内算量规则不匹配造成的。



如梁的量，有的人设置的是板切梁，有的人设置的是梁切板，所以导致梁的量有时准有时不准，



7、工程的细部节点交底可以通过动画软件对细部节点或者方案做视频交底。



四、运维



正在整理中。
